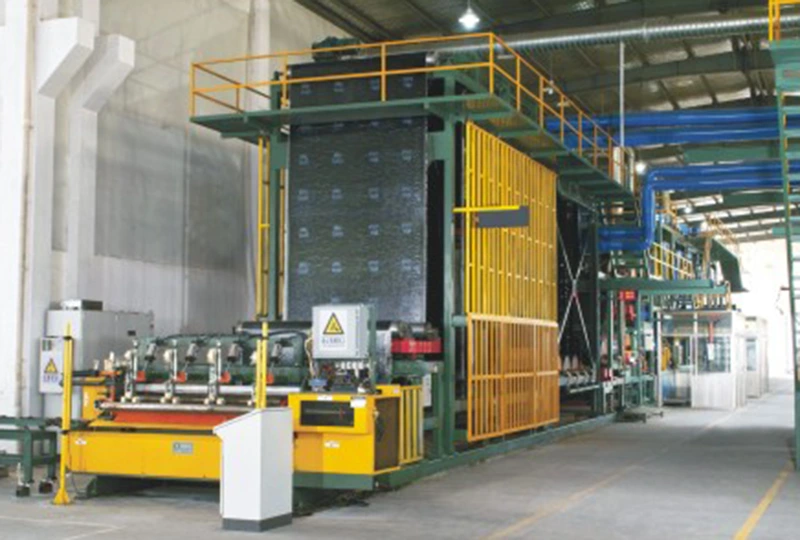

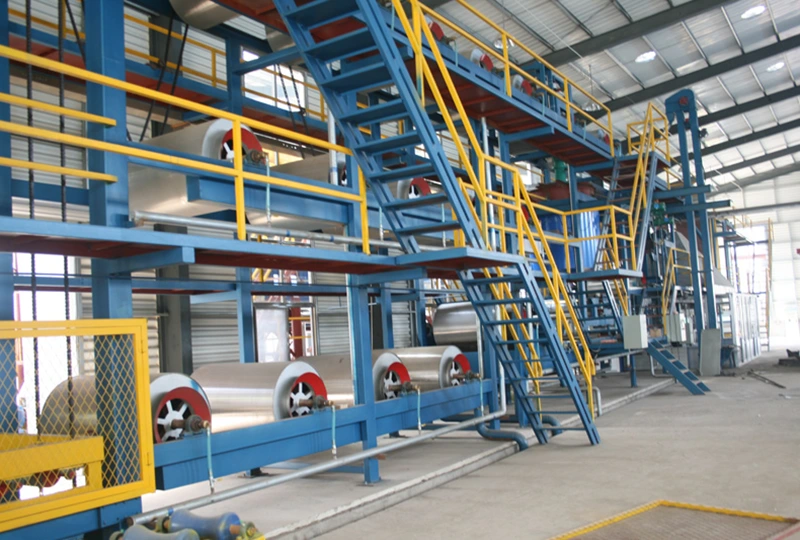

SBS Modifierad Asfalt Vattentätt Material Produktionslinje

SBS Modified Asphalt Waterproof Material Production Line innehåller vanligtvis följande huvuddelar:

Du kan med tillförsikt köpa SBS Modified Asphalt Waterproof Material Production Line från Haiming Machinery, eftersom vi är en skicklig tillverkare av högkvalitativ SBS Modified Asphalt Waterproof Material Production Line. Vi lovar att ge dig den bästa servicen efter försäljning och snabb leverans.

Doseringssystem

· Doseringstank:används för att blanda råvaror som basasfalt, SBS-modifierare, fyllmedel (som stenpulver), gummipulver och andra tillsatser i en viss proportion. Storleken och antalet doseringstankar bestäms enligt produktionsskala och processkrav. Vanligtvis inkluderar den 1 eller flera huvuddoseringstankar och hjälpdoseringstankar för lagring och tillsats av specifika råmaterial.

· Mätanordning:mät noggrant mängden av olika råvaror som tillsätts. Vanliga sådana inkluderar elektroniska vågar, flödesmätare, vätskenivåmätare etc. för att säkerställa exakta doseringsförhållanden för att säkerställa stabil produktkvalitet.

· Blandningsutrustning:installerat i doseringstanken, drivs omrörarbladet av en motor för att fullständigt omröra och blanda råvarorna i tanken, så att SBS-modifieraren fördelas jämnt i asfalten för att bilda en modifierad asfaltblandning. Omrörarbladets form, hastighet och monteringsposition kommer att påverka omrörningseffekten.

Modifierat asfaltberedningssystem

· Svälltank:Den beredda blandningen transporteras till svälltanken. Under vissa temperatur- och tidsförhållanden svälls SBS-modifieraren helt i asfalten för att bilda en modifierad asfalt med bra prestanda. Svällningstankar är vanligtvis utrustade med värmeanordningar och omrörningsanordningar för att kontrollera temperaturen och främja svällningsprocessen.

·Kolloidkvarn eller höghastighetsklippningsmaskin:Det är en av kärnutrustningen för modifierad asfaltproduktion. Kolloidkvarnen skär, mal och dispergerar den svällda asfaltblandningen genom gapet mellan den höghastighetsroterande slipskivan och statorn, förfinar SBS-modifieraren ytterligare och fördelar den jämnt i asfalten för att bilda en stabil kolloidstruktur; höghastighetsklippningsmaskinen använder den roterande höghastighetsrotorn och statorn för att kraftigt klippa materialet för att uppnå en liknande effekt.

Transportsystem

· Asfaltpump:Den används för att transportera basasfalten från lagringstanken till doseringstanken, svälltanken, kolloidkvarnen och annan utrustning, och för att transportera den förberedda modifierade asfalten till den spolformande produktionslinjen. Vanliga är kugghjulspumpar, skruvpumpar etc., och lämplig pumptyp väljs efter asfaltens viskositet och transportsträcka.

·Rörledningar och ventiler:Anslut olika produktionsutrustning för att bilda en kanal för materialtransport. Rörledningen måste ha god korrosionsbeständighet och värmeisolerande egenskaper för att förhindra att asfalten stelnar eller försämras under transport; ventilen används för att styra flödesriktningen och flödeshastigheten för materialet för att säkerställa ett smidigt framsteg av produktionsprocessen.

Spolebildande system

· Basavrullningsanordning:Rulla ut basmaterialet (såsom polyesterbas, glasfiberbas, etc.) från rullen och bibehåll en viss spänning och hastighet för att ge en stabil bas för den efterföljande impregnerings- och beläggningsprocessen.

· Impregnerings- och beläggningsutrustning:Impregnera den modifierade asfalten jämnt i basmaterialet och applicera en viss tjocklek av modifierad asfaltbeläggning på båda sidor av basen, vilket kan uppnås genom utrustning som impregneringstankar, beläggningshuvuden, skrapor etc.

· Slipnings- eller täckanordning:Enligt produktkrav sprids fin sand, mineralpartiklar (ark) eller polyetenfilm och andra täckmaterial på spolens övre yta för att förbättra spolens anti-halk, väderbeständighet och vattentäta prestanda; den nedre ytan kan också behandlas därefter efter behov. ·Kylnings- och formningsanordning: Kyl det belagda lindade materialet för att stelna och forma den modifierade asfaltbeläggningen för att bilda ett vattentätt lindat material med viss styrka och flexibilitet. Vanliga kylningsmetoder inkluderar luftkylning, vattenkylning eller naturlig kylning.

· Spolmaskin:Rulla automatiskt det kylda och formade rullade materialet till en rulle för enkel förvaring, transport och användning. Lindningshastigheten och spänningskontrollen för lindningsmaskinen har en viktig inverkan på det lindade materialets kvalitet och utseende. Ett automatiskt styrsystem används vanligtvis för att säkerställa en smidig och snygg upprullningsprocess.

Styrsystem

· Temperaturkontrollsystem:Övervaka och kontrollera temperaturen för varje produktionslänk, såsom asfaltvärmetemperatur, svälltemperatur, kolloidkvarns arbetstemperatur och gräddningstemperatur under spolformning. Genom att installera termometrar, temperatursensorer och värme- eller kylutrustning uppnås en exakt temperaturreglering för att säkerställa stabiliteten i produktionsprocessen.

· Tryckkontrollsystem:Övervaka och kontrollera trycket i rörledningar och utrustning för att förhindra för högt eller lågt tryck från att påverka utrustningen och produktionsprocessen. Till exempel, under asfalttransport, styrs pumpens utgående tryck av trycksensorer och reglerventiler för att säkerställa smidig asfalttransport.

· Vätskenivåkontrollsystem:används för att övervaka vätskenivån i behållare såsom doseringstankar och svälltankar för att säkerställa att mängden tillsatt råmaterial och mängden material som lagras ligger inom ett rimligt intervall. Genom vätskenivåmätaren och styrventilen realiseras automatisk vätskepåfyllning eller materialutmatning för att undvika produktionsolyckor orsakade av för hög eller för låg vätskenivå.

·Elektriskt styrsystem:Programmerbar logisk styrenhet (PLC) eller distribuerat styrsystem (DCS) används för att centralt styra och övervaka driften av hela produktionsutrustningen. Den realiserar funktionerna för start och stopp av utrustning, inställning och justering av driftsparametrar, fellarm och diagnos, och förbättrar automatiseringen och tillförlitligheten i produktionsprocessen.

Hjälputrustning

· Värmeöverföringsoljeugn:tillhandahåller värmeenergi för asfaltuppvärmning, svällning och andra processer, och överför värme till varje enhet som behöver värmas genom värmeöverföringsoljecirkulationssystemet.

·Rökgasbehandlingsutrustning:Rök och spillgas kommer att genereras vid uppvärmning och produktion av asfalt. Utrustad med rökgasbehandlingsutrustning, såsom aktiv koladsorptionsanordning, katalytisk förbränningsanordning, etc., för att rena avfallsgasen och uppfylla miljöemissionsstandarder 2.

·Laboratorietestutrustning:används för att testa kvaliteten på råvaror, halvfabrikat och färdiga produkter, såsom asfaltmjukningspunktsprovare, nålpenetrationsprovare, duktilitetsprovare, dragprovningsmaskin etc., för att säkerställa att produktkvaliteten uppfyller relevanta standarder och krav.
